精密光闌采用**精密電鑄加工**的優勢主要體現在以下幾個方面，這些優勢使其在高精度光學、電子束控制、激光系統等領域成為不可替代的制造工藝：
**1. 超高精度與微細結構成型能力**

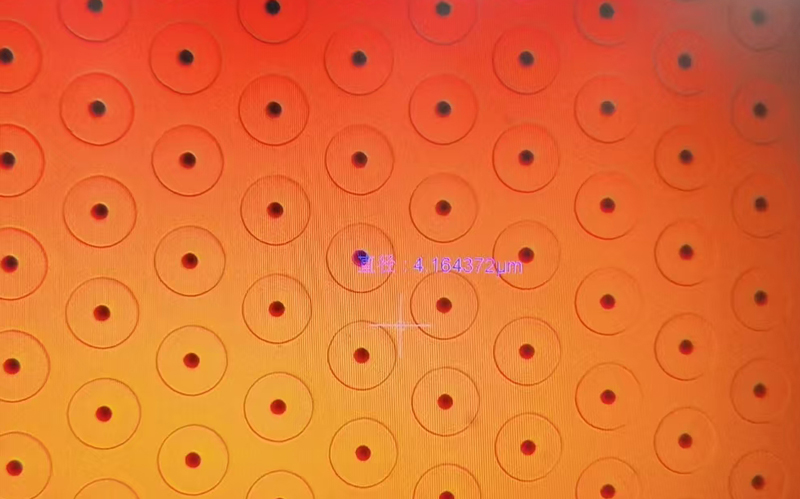

- **亞微米級精度**：電鑄工藝可以復制芯模的納米級特征，實現孔徑尺寸精度達±1μm甚至更高，滿足精密光闌對孔徑一致性、圓度及邊緣銳度的苛刻要求。
- **復雜幾何結構**：可制造傳統機械加工（如鉆孔、銑削）無法實現的異形孔（如錐形孔、階梯孔、多級陣列孔）或超薄結構（壁厚可低至10μm以下）。
- **高深寬比（HAR）結構**：適用于深孔或高縱橫比孔（如孔徑深度遠大于直徑），例如電子束光闌中的長通道結構。
**2. 優異的表面質量與邊緣特性**
- **無機械應力損傷**：電鑄為增材工藝，避免切削、沖壓導致的材料變形或毛刺，孔邊緣光滑銳利，減少光/電子散射。
- **表面粗糙度低**：通過優化電解液和工藝參數，表面粗糙度可控制在Ra＜0.1μm，提升光束準直性或電子束聚焦性能。
- **無熱影響區**：相比激光加工或EDM（電火花加工），電鑄無熱變形風險，尤其適合熱敏感材料。
**3. 材料性能可定制化**
- **高硬度與耐磨性**：常用電鑄材料（如鎳、鎳鈷合金）硬度可達HV 400-600，優于不銹鋼，延長光闌在高速粒子或高能激光下的使用壽命。
- **耐腐蝕性**：通過合金化（如鎳磷合金）或后處理（鍍金、鈍化），可適應真空、酸性或高溫環境（如電子顯微鏡或半導體設備）。
- **功能復合層**：可在電鑄中嵌入磁性、抗輻射或導熱材料，實現多功能集成（如磁場屏蔽或散熱）。
**4. 批量生產的一致性與經濟性**
- **芯模復制技術**：同一芯?？芍貜蜕a數千個光闌，確保批次間一致性（孔徑公差≤±2μm），適合工業級量產。
- **小孔加工成本優勢**：對于直徑＜50μm的微孔，機械鉆孔或激光加工效率低且成本高，電鑄通過芯模復制顯著降低成本。
- **無需后處理**：電鑄件通?？芍苯邮褂茫∪伖?、去毛刺等二次加工環節。
**5. 工藝兼容性與設計自由度**
- **與微納技術結合**：可與光刻（如LIGA工藝）、3D打印芯模等技術結合，實現納米級孔徑（如EUV光刻中的光闌）。
- **可犧牲芯模技術**：使用可溶解材料（如鋁、光刻膠）作為芯模，電鑄后去除芯模，得到復雜內腔或懸空結構。
- **異質材料集成**：通過多層電鑄或嵌入技術，制造復合材質光闌（如金屬-陶瓷復合結構）。
6.**典型應用場景**
- **電子光學**：TEM/SEM的聚光鏡光闌、電子束曝光機的限束孔。
- **激光系統**：空間濾波器、光束整形孔徑、激光準直器。
- **半導體裝備**：EUV光刻機的中間焦點光闌、離子注入機的束流限制器。
**總結**
精密電鑄加工在光闌制造中的核心優勢在于**“高精度+復雜結構+材料性能”三位一體的解決方案**，尤其適合對微米級形貌、耐久性及功能性要求嚴苛的場景。隨著微納制造技術的發展，電鑄工藝在極紫外光刻、量子器件等前沿領域的應用將進一步擴展。
