編碼器碼盤蝕刻加工作為高精度位置檢測器件的核心制造工藝，直接決定著智能機器人關節控制的精度與穩定性。
一、材料與工藝適配性
基材選擇
金屬編碼器碼盤蝕刻加工主要使用304/316不銹鋼，其0.05-1.0mm加工厚度可平衡強度與重量需求。相較于鋁合金材質，不銹鋼編碼器碼盤蝕刻加工形成的圖形邊緣銳利度提升30%，抗變形能力提高5倍。在振動環境下，金屬碼盤的位置檢測誤差可控制在±0.01°以內。
工藝對比
傳統機械雕刻精度僅±0.02mm，而編碼器碼盤蝕刻加工采用光化學腐蝕技術，圖形精度可達±0.007mm。某智能機器人關節電機使用不銹鋼編碼器碼盤蝕刻加工后，其絕對值信號精度從12bit提升至16bit。
復合工藝創新
部分供應商將激光微加工與蝕刻結合，使金屬編碼器碼盤蝕刻加工的深寬比突破1:20，滿足微型協作機器人對Φ6mm以下微型碼盤的需求。同時采用雙面同步加工技術，生產效率提升300%。
二、精密加工流程規范
標準化的編碼器碼盤蝕刻加工流程包含六大核心工序：
圖形設計優化：通過AutoCAD補償線寬收縮量，確保5000PPR分辨率的碼道間距誤差≤0.5μm
基材預處理：電解拋光使不銹鋼表面粗糙度≤Ra0.1μm，反射率提升至92%
光刻制程：使用3500dpi級激光直寫設備制作菲林母版，紫外曝光能量控制在10-15mJ/cm2
精密蝕刻：配置PH值自動調節系統的不銹鋼編碼器碼盤蝕刻加工設備，蝕刻速率穩定在0.12mm/min
清潔鈍化：采用中性電解液去除毛刺，形成3-5nm厚氧化鉻防護層

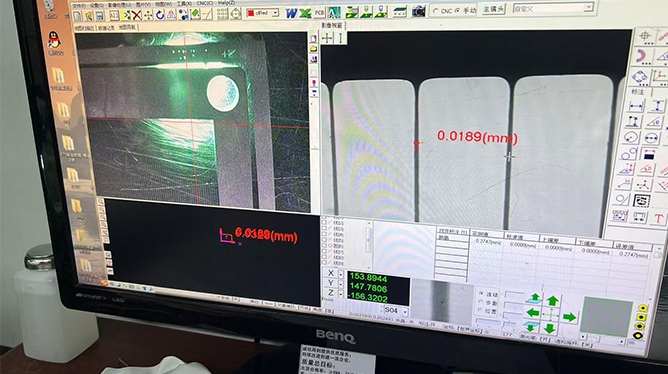

參數檢測：使用白光干涉儀進行3D形貌分析，徑向跳動檢測精度達0.003mm
三、質量性能指標體系
不銹鋼編碼器碼盤蝕刻加工需滿足三項核心指標：
圖形完整性：500倍顯微鏡下觀察，碼道邊緣塌邊≤2μm，無鋸齒狀缺陷
環境適應性：通過-40℃至85℃溫循測試后，光電信號穩定性衰減≤0.3%
動態性能：在3000rpm轉速下，正交信號相位差保持90°±0.5°
某六軸工業機器人項目數據表明：采用不銹鋼編碼器碼盤蝕刻加工的關節模組，重復定位精度從±0.02mm提升至±0.005mm，且抗沖擊能力達到100gn。
四、技術創新突破方向
當前金屬編碼器碼盤蝕刻加工領域呈現三大技術升級：
超薄化加工：0.03mm極薄不銹鋼基材的蝕刻工藝突破，使碼盤重量減輕60%，適配微型仿生機器人需求
復合圖案技術：在單層金屬基材上同步蝕刻增量式與絕對值雙碼道，節省40%的軸向空間
智能補償系統：基于機器視覺的實時蝕刻深度檢測裝置，將批次一致性從98.5%提升至99.7%
不銹鋼編碼器碼盤蝕刻加工的工藝數據庫已包含200組參數組合，能夠快速適配1024線至25000線不同分辨率需求。
五、行業應用拓展趨勢
在智能機器人領域，編碼器碼盤蝕刻加工技術正推動三大應用升級：
柔性關節模組：采用鏤空結構的金屬編碼器碼盤蝕刻加工件，使機械臂活動角度增加30%
全密封設計：通過表面鍍膜處理，實現IP68防護等級，滿足水下機器人特殊工況需求
高集成方案：將碼盤與PCB電路板一體化蝕刻成型，減少60%的裝配環節
數據顯示：采用新一代不銹鋼編碼器碼盤蝕刻加工技術的協作機器人，關節模塊成本降低28%，平均無故障工作時間突破20000小時。
隨著智能機器人向微型化、高動態方向演進，編碼器碼盤蝕刻加工技術持續突破物理極限。金屬材質的抗疲勞特性與不銹鋼的耐腐蝕優勢深度融合，使得蝕刻工藝在精度與效率間達到更優平衡。未來隨著激光誘導蝕刻、納米壓印等技術的引入，金屬編碼器碼盤蝕刻加工將推動機器人位置檢測進入亞微米時代。
